一、水性環(huán)氧富鋅底漆怎么樣？

水性環(huán)氧富鋅底漆由高性能水性環(huán)氧樹脂、填料、防銹顏料、鋅粉、功能助劑、固化劑及水等組成的一種雙組份水性脂肪族聚胺固化環(huán)氧富鋅底漆。水性環(huán)氧富鋅底漆以水為分散介質(zhì)，VOC 含量低。生產(chǎn)、儲存、運輸、施工過程無毒無害，不燃不爆，綠色環(huán)保。采用水作為溶劑，施工和清洗工具方便。水性環(huán)氧富鋅自然干燥速度快，也可低溫烘烤加速固化。

二、水性環(huán)氧富鋅底漆施工方法

水性漆的不斷發(fā)展，產(chǎn)品的種類、性能和應(yīng)用都在不斷的更新，其中也伴隨著許多問題，像水性環(huán)氧富鋅底漆施工方法，水性環(huán)氧富鋅應(yīng)用等等，再優(yōu)秀的材料也是半成品，需要優(yōu)質(zhì)的施工方法才能體現(xiàn)出產(chǎn)品優(yōu)良的特性。以下就水性環(huán)氧富鋅底漆施工方法來做一些闡述。

1、表面處理

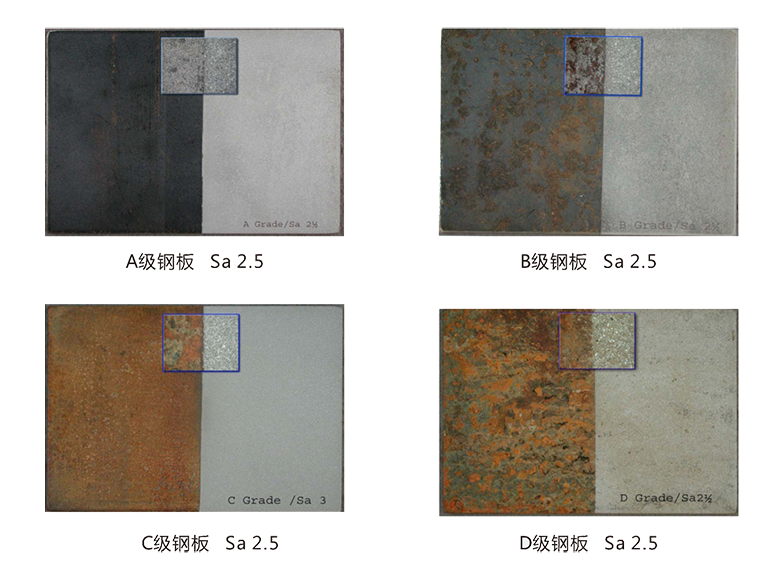

表面處理：將準備噴漆的鋼材表面先除去油污再以拋丸，噴沙(磨料推薦使用棱角狀的粒度為18號鐵砂，并且應(yīng)是清潔干燥的，相當于（GB8923-88既Sa2.5級）等方法除去鐵鱗，鐵銹，并且表面粗糙度要求控制在25-60um范圍內(nèi)，經(jīng)過處理之后，用壓縮空氣徹底除去砂礫，塵土等雜質(zhì)后，再進行噴涂。

①打磨：所有氣割，剪切，機加工后的自由銳角均應(yīng)打磨至R2，磨去氣割表面的割痕及火工矯正部位的硬化層，以使噴砂后在這些部位形成合適的粗糙度。

②除油：噴砂前鋼材表面先除去油污，且噴砂用壓縮空氣必須裝有性能良好的油水分離器。施工人員不可穿戴有油污的工作服

③修補：局部修補時，要求打磨至(GB8923-88)St3級。

2、水性環(huán)氧富鋅底漆涂裝工藝

①水性環(huán)氧富鋅底漆可采用噴涂或刷涂，施工時要求施工表面溫度在5℃以上， 50℃以下。相對濕度85%以下，保持通風。要求粉料始終處于懸浮狀態(tài)(不斷攪拌)。有雨禁用。噴槍壓力氣噴≥0.4Mh5a。若采用無氣噴涂，應(yīng)采用水性富鋅底漆施工專用設(shè)備。

②噴涂作業(yè)應(yīng)在噴砂除銹后盡快進行，一般不應(yīng)超過4小時（如出現(xiàn)返繡因再次處理），噴咀與待涂表面應(yīng)保持適當距離，以避免干噴霧產(chǎn)生。如果表面存在干噴霧，或沉積有其他灰塵和雜質(zhì)，在噴涂第二道涂層之前，應(yīng)用砂紙打磨，繼之以清水沖洗，干燥后再進行第二道噴涂。

a.涂裝間隔：干燥24小時后涂下道漆，一周之內(nèi)必須完成下道漆，暴露時間不得過長。

b.每組分必須一次性用完，由于鋅粉易沉淀，固不能分批使用。

水性環(huán)氧富鋅底漆適用于各種鋼鐵構(gòu)件的長效防腐底漆，無溶劑揮發(fā)，對施工人員及環(huán)境無危害，長期耐熱可達400℃，漆膜具有長期耐候性，耐水性、耐鹽水性、耐各種油品浸泡，對各種強溶劑有極強的抵抗能力，焊接性能優(yōu)良，防靜電。

三、德謙水性漆產(chǎn)品

德謙新材精心做材料，匠心做施工，在裝備制造、基礎(chǔ)設(shè)施、交通橋梁、能源電力、金屬冶煉等領(lǐng)域成就了優(yōu)秀的業(yè)績。核心產(chǎn)品 水性工業(yè)涂料、石墨烯鋅粉涂料、 冷噴鋅 ，產(chǎn)品、施工資質(zhì)齊全，成為了國內(nèi)值得信賴和托付的工業(yè)涂料供應(yīng)商。
