一、表面處理質(zhì)量

表面處理質(zhì)量是決定涂膜質(zhì)量的關(guān)鍵因素，影響程度達(dá)50%，在做冷鍍鋅前應(yīng)對(duì)鋼材表面做處理，清除鋼鐵表面的灰塵、油污。

二、清潔度

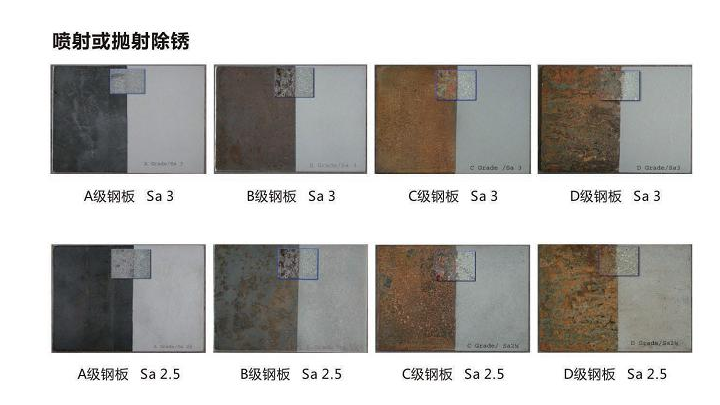

1、采用噴砂除銹，達(dá)到ISO85O1-1?Sa2.5級(jí)。鋼材經(jīng)過(guò)機(jī)械除銹后，表面無(wú)油、無(wú)銹，無(wú)氧化皮及其他的污物，或僅留輕微的痕跡；95%鋼材表面受到鋼丸(砂)沖擊，露出金屬的光澤。

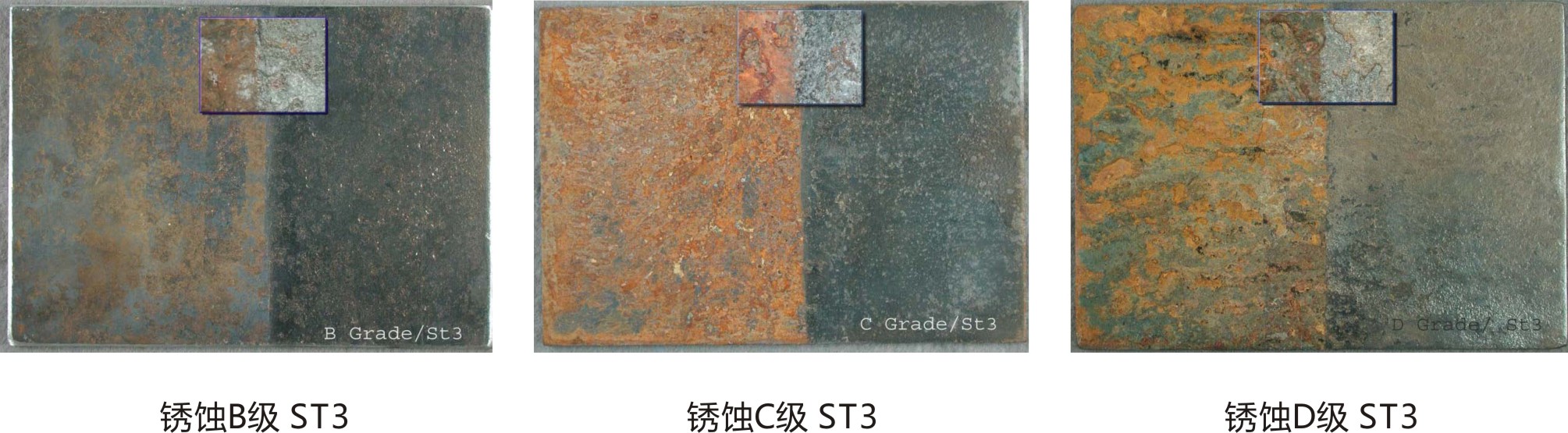

2、不能采取噴射或拋射除銹的焊接部位，使用動(dòng)力工具除銹，達(dá)到ISO85O1-1?St3等級(jí)。

3、鍍鋅件，必須清除表面的灰塵、海鹽、白銹，達(dá)到ISO85O1-1?St2等級(jí)。

三、粗糙度

粗糙度是冷鍍鋅對(duì)于表面處理質(zhì)量的另一個(gè)指標(biāo)，粗糙度是鋼材除銹后，表面形成。 如果冷鍍鋅單獨(dú)成膜，作為防腐涂層時(shí)，表面粗糙度可控制得略小一點(diǎn)40~60微米，以保證冷鍍鋅的涂層厚度；而當(dāng)冷鍍鋅作為重防腐涂料的底層，總配套涂層厚度大于180微米時(shí)，為保證整個(gè)涂層的附著力，鋼材表面粗糙度應(yīng)大于60微米。
