一、火電廠原理及其系統

火電廠的種類較多，有燃油發電廠、燃煤發電廠、余熱發電廠、燃?xì)獍l(fā)電廠、垃圾發電廠、生物發電廠。我們國家主要是燃煤電廠和燃?xì)怆姀S，其生產過程是大致相同的，都是將燃料的化學能轉為機械能，然后再通過發電機將機械能轉為電能， 燃料的化學能在鍋爐中轉變?yōu)闊崮?，加熱鍋爐中的水使之變?yōu)檎羝Q為燃燒系統；鍋爐產生的蒸汽進入汽輪機，推動汽輪機旋轉，將熱能轉變?yōu)闄C(jī)械能，稱為汽水系統；由汽輪機旋轉的機械能帶動發電機發電，把機械能變?yōu)殡娔?，稱為電氣系統。但是它們的主要設備和系統流程相差很大。

二、燃煤電廠

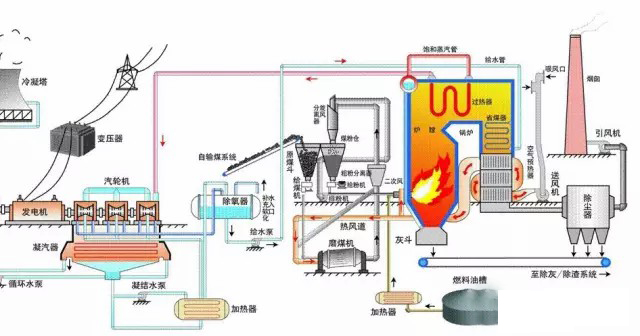

燃煤發電廠：將煤燃燒產生的熱能，加熱凝結水生成高溫高壓的蒸汽，再通過汽輪發電機裝置轉化為電能。燃煤電廠主要是由鍋爐、發電機、汽輪機、脫硫塔、煙囪及各輔助設施組成。

燃煤電廠燃燒系統：包括鍋爐燃燒系統、燃料供應系統、通風系統和除塵除灰系統。

燃煤電廠汽水系統：是由汽輪機、凝汽機、除氧器等組成，它包括汽水循環、化學水處理和循環水系統等。

三、燃?xì)怆姀S

燃?xì)獍l(fā)電廠：主要是由燃?xì)廨啓C(jī)、發電機、余熱鍋爐、蒸汽輪機和各輔助設施組成。

燃?xì)怆姀S燃?xì)廨啓C(jī)：天然氣進入燃?xì)廨啓C(jī)的燃燒室，與壓氣機壓入的高壓空氣混合燃燒，產生高溫高壓氣流推動，燃?xì)廨啓C(jī)旋轉做功。

簡單循環：通過余熱鍋爐回收燃機尾部排放的煙氣余熱，加熱給水生成高溫高壓蒸汽，推動蒸汽輪機發電，增加發電效率。

聯合循環：電廠發電總功率為燃?xì)廨啺l(fā)電機功率與蒸汽發電機功率之和。

三、大型火電各輔助設施

一輔

中速磨煤機

給煤機(稱重式)

電除塵器

引風機(靜調或動調)

高壓加熱器

低壓加熱器

送風機（動調）

一次風機(動調)

引風機(靜調或動調)

除氧器(有頭或無頭)

汽機房行車

汽動給水泵組

電動給水泵組(含電機)

給水泵汽輪機

凝結水泵

二輔

高低壓旁路

循環水凝汽器

進出口蝶閥

閉式水換熱器（板式或管式）

低加疏水泵

氣力除灰系統

撈渣機

碎渣機

埋刮板輸送機

高壓廠用變壓器

主變壓器

給水、爐水自動加藥系統

門式堆取料機

入廠、入爐煤機械采樣裝置

皮帶輸送機

篩煤機

三輔

柴油發電機組

四大管道

液壓拉緊裝置

卸船機

活化給煤機

氣力除灰系統

基建樓電梯

渣倉、高效濃縮機

四輔

全廠空壓機

熱機全廠減溫減壓器

四大管道管件（進口）

全廠空氣凈化裝置

真空皮帶脫水機

500KV氣體絕緣開關設備(GIS)

漿液循環泵（國產）

發電機斷路器

漿液循環泵（進口）

蓄電池

高頻開關電源

閥控式密閉

及直流屏

UPS系統(交流不停電電源屏（主機80KVA）

五輔

汽輪機在線油凈化裝置 水壓試驗堵閥、 電動犁式卸料器、三通、 緩沖鎖氣器、 除鐵器、 皮帶秤、 循環動態校驗裝置、 除灰用泵、 鍋爐補給水處理設備、 汽機房屋頂風機、 循環水泵、 循環水泵出口液動碟閥、 網蓖式清污機、 循環水泵房液壓鋼閘門、 凝結水精處理、 凝結水輸送泵、停機冷卻水泵、 爐供油泵、 凝汽器循環水坑排水泵、 潤滑油輸送泵、 電動濾水器及各型手動濾網、 抽汽止回閥(進口)、 給水系統閘閥(進口)、 高加給水進出口三通閥(進口)、 抽汽、輔汽及凝結水系統閘閥(進口)、 抽汽及輔汽三偏心碟閥(進口)、 廠用電快速切換裝置、 發變組保護、 故障錄波儀、 離相封閉母線、 調度交換機、 行政程控交換機、 通信電源、 循環水聯絡碟閥、 循環水伸縮節、 含煤廢水處理系統、 箱缸、地坑攪拌器、 海水凈水站成套設備、 集控樓繼電器室恒溫恒濕空調機、 主廠房電動百葉窗、 氧化風機、 擋板門、 溢流器、 脫硫廢水處理系統、 循環水泵房及雨水泵房水工機械(循環水泵房粗?jǐn)r污柵及導槽、雨水泵房攔污柵清污機、雨水泵房鎳鉻鑄鐵閘門和電動啟閉機)

六輔

小汽機排汽管(補償器)、 輔助蒸汽聯箱、 檢修貯油箱、 汽水系統調節閥(進口)、 疏水閥(進口)、 中性點接地電阻柜、 干式變壓器、 6KV開關柜、 主廠房區380V開關柜、 水冷冷水機組、 組合式空氣處理機組、降溫通風機組、機械送風機組、 電除塵器、 組合式空氣、 處理機組、 降溫通風機組、 機械送風機組、 脫硫攪拌器(進口)、 脫硫煙道合金鋼(進口)、 石膏倉刮刀(進口)、 雨水泵、 生活污水處理設備、 循環水泵房門式起重機、 循環水處理加藥設備、渣水處理加藥設備、 鍋爐補給水處理進口閥門、 脫硫清水泵、脫硝廢水泵、 化學水泵、 煤斗疏松機、 輔控網、 輸煤程控、 輔機振動分析系統、 主機進口DCS、 脫硫DCS（進口）、 脫硝非標容器。

七輔

進口截止閥、 國產電動閘閥、 國產電動及氣動截止閥、 電動球閥、 國產電動碟閥、 等離子暖風器、 運煤排污泵、 圓形煤場溫度監測裝置、 全廠火災報警系統及消防控制系統、特殊消防、 6KV微機綜合保護裝置及廠用電氣監控管理系統、 整體換熱機組、 輸煤系統自動、 噴水裝置、 暖通水系統定壓裝置、 閉式冷卻塔、 飛灰分選裝置、 工業閉路電視監控系統、 除霧器(進口)、 脫硫非金屬煙道補償器、 進口漿液閥門（進口）、 海水補給水泵、 淡水補給水（深井泵）、 等離子點火裝置、 煙囪復合鈦鋼板、 主廠房鋼結構、 主廠房彩鋼板。

八輔

汽動給水泵組及碎煤機隔振動基礎、 磨煤機過軌吊、 全廠檢修起吊設備、 煤粉管道耐磨彎頭、 脫硫交流不停電電源屏（ups30KVA）、 零功率切機控制屏、 500kV升壓站計算機監控系統（NCS）、 機組排水槽羅茨風機、 暖通自動控制系統、 增壓風機非標起重機、 脫硫水沖洗管、 脫硫漿液調節閥進口、 脫硫噴淋用噴嘴、

九輔

四大管道配管(含電廠現場焊接材料）、 四大管道支吊架、 循環水管道補償器、 風量測量裝置、 脫硫石膏排出泵變頻調速器成套、 氨區成套儀表、 仿真系統、 盤煤儀、 海水補給水流量調節裝置、 手搖刷式過濾器、 脫硫區域－風冷恒溫恒濕屋頂組合式空調機、 風冷調溫常規型除濕機、 水冷立柜式空調機、 落煤管、 吸收塔噴淋層FRP管、 國產漿液閥門、 吸收塔內濾網、 脫硫碼頭開關柜、 輸煤碼頭開關柜、 生產及生活區網絡設備、 國產電動蝶閥、 皮帶、 水環式真空泵、 增壓風機、
