德謙新材冷噴鋅涂料應(yīng)用中山二大橋防腐維修

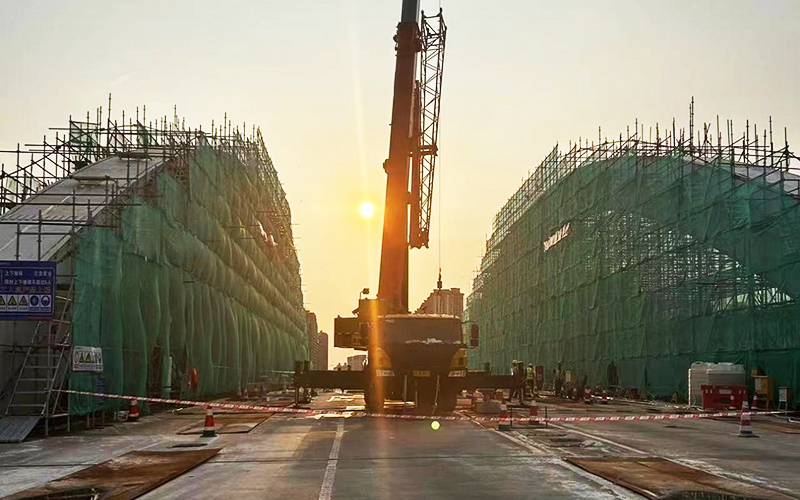

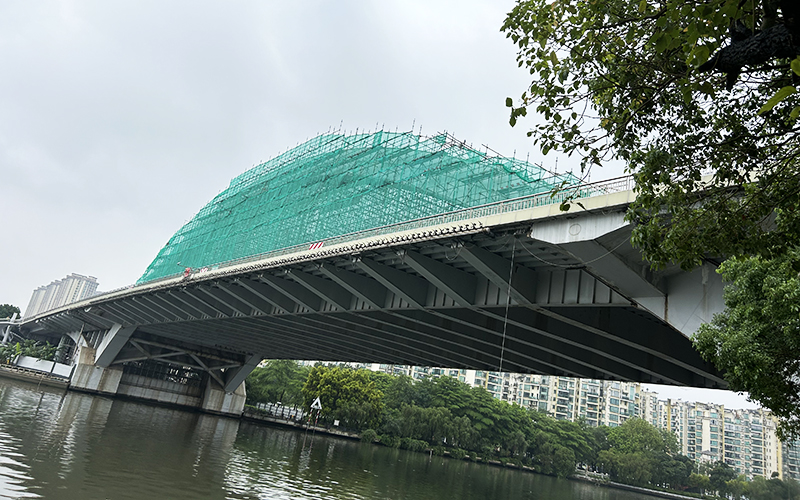

近日，德謙新材產(chǎn)品Dachin DZ-6000 冷噴鋅涂料成功應(yīng)用于中山二大橋防腐維修項(xiàng)目。
在此之前，冷噴鋅對(duì)施工的技術(shù)要求控制比較高，因?yàn)樵谕垦b車間有控制施工的條件，所以多應(yīng)用于橋梁的新建項(xiàng)目，但是相對(duì)于熱噴鋅、熱浸鋅需要在特定的工廠加工，冷噴鋅還是有比較好的施工便捷性。

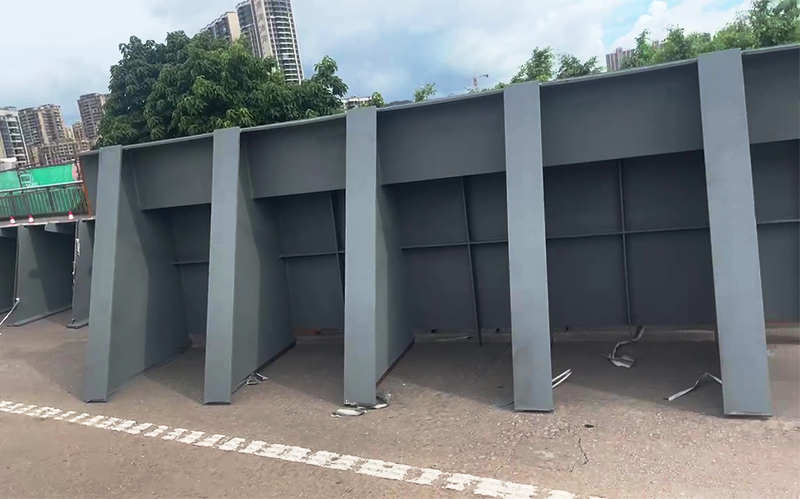

中山二大橋防腐維修配套方案
冷噴鋅涂料特性
冷噴鋅涂料作為通用型長(zhǎng)效底涂提供嚴(yán)重腐蝕環(huán)境下的材料表面防護(hù)，具有以下特性：
冷噴鋅涂料特性一
具有陰極保護(hù)和屏障式保護(hù)雙重作用，防腐蝕性能優(yōu)于熱噴鋅和富鋅涂料。也是取代熱浸鋅、熱噴鋅（鋁）最合適的材料。具有良好附著力、柔韌性、耐磨性、耐沖擊性。

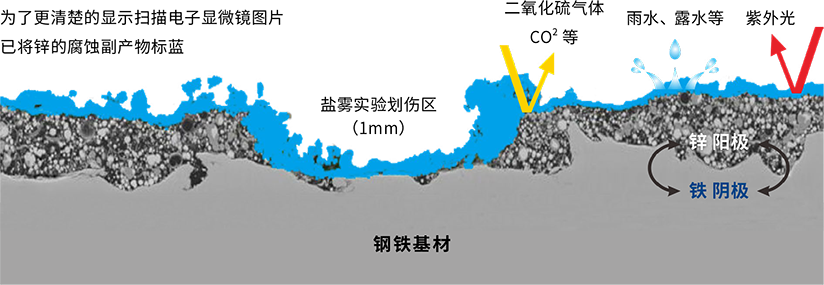

電化學(xué)陰極保護(hù)
鋅比鐵活潑，容易失去電子。在前期鋅粉的腐蝕過(guò)程中，鋅粉和鋼鐵基組成原電池，鋅的電極電位比鐵的電 極電位低，鋅犧牲陽(yáng)極，鐵為陰極，電流由鋅流向鐵，鋼鐵得到了陰極保護(hù)。
屏蔽保護(hù)
在后期冷噴鋅在應(yīng)用過(guò)程中不斷被腐蝕，腐蝕產(chǎn)物在鋅粉間隙和鋼鐵表面沉積，其腐蝕產(chǎn)物即堿式碳酸鋅（俗稱白銹）結(jié)構(gòu)致密，且不導(dǎo)電，是難溶的穩(wěn)定性化合物，能夠阻擋和屏蔽腐蝕介質(zhì)的侵蝕，起到防腐蝕效果。冷噴鋅具有自修復(fù)功能。
冷噴鋅涂料特性二
如作為底涂與其他配套涂料組合，冷噴鋅綜合防腐年限可提高1.8～2.5倍，超過(guò)25年以上。
冷噴鋅涂料特性三
干膜鋅含量極高，不含異氰酸酯，甲苯、一氯甲烷、甲乙酮等有機(jī)溶劑。
冷噴鋅涂料特性四
使用溫度范圍可在－40°C～＋120°C條件下使用。與多種涂料有很好的配套性 （除酸醇類外）。
冷噴鋅涂料特性五

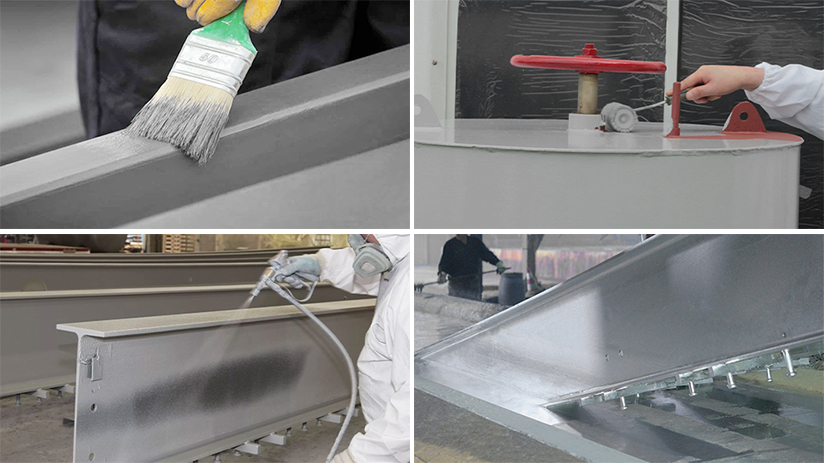

單組分涂料施工方便，可以刷涂、滾涂、有氣噴涂、無(wú)氣噴涂、浸涂。
冷噴鋅涂料技術(shù)指標(biāo)
此項(xiàng)目的冷噴鋅涂料，性能需完全符合《HG/T 4845-2015 冷涂鋅涂料》和《JT/T 1266-2019 橋梁鋼結(jié)構(gòu)冷噴鋅防腐技術(shù)條件》的技術(shù)要求。
| 項(xiàng)目 | 指標(biāo) |
|---|---|
| 在容器中狀態(tài) | 攪拌后無(wú)硬塊，呈均勻狀態(tài) |
| 不揮發(fā)物含量 | ≥80% |
| 不揮發(fā)分中金屬鋅含量 | ≥92% |
| 不揮發(fā)分中全鋅含量 | ≥95% |
| 干燥時(shí)間 |
表干：≤0.5h 實(shí)干：≤24h |
| 涂膜外觀 | 正常 |
| 柔韌性 | ≤2mm |
| 耐沖擊性 | 50cm |
| 劃格試驗(yàn) | ≤1級(jí) |
| 附著力 | ≥3MPa（拉開(kāi)法） |
| 耐鹽霧性 |
2000h劃線處無(wú)紅銹，單向擴(kuò)蝕≤2.0mm； 未劃線區(qū)無(wú)開(kāi)裂、剝落、生銹現(xiàn)象， 允許起泡密集等級(jí)≤1級(jí), 允許起泡大小等級(jí)≤S3級(jí) |
| 配套性 | 漆膜平整，不起皺、不咬起，而且附著力≥3MPa |

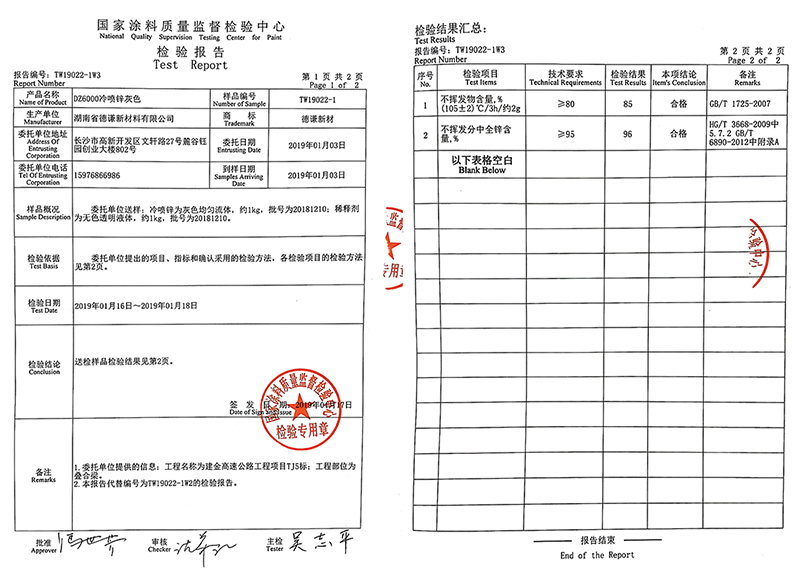

德謙新材自主研發(fā)及生產(chǎn)的冷噴鋅經(jīng)現(xiàn)場(chǎng)抽檢測(cè)試，均符合標(biāo)準(zhǔn)要求且遠(yuǎn)高于標(biāo)準(zhǔn)。
